Усилитель Арктур-001

Всем привет! Хочу внести ясность по поводу кнопки ФСЧ. Это не есть "ФИЛЬТР СРЕДНИХ ЧАСТОТ" в отличии ФВЧ и ФНЧ - она (кнопка) работает наоборот - повышает СЧ. "Горб" получается очень существенный, особенно на нештатных АС (25АС-2) и в результате получается перебор по СЧ. Уважаемые обладатели "Арктур-001" и ему подобных (003, 004) - от этого можно легко избавиться. Достаточно увеличить сопротивление 5-R18 до 1 kOm, если кому еще много, зависит от АС, увеличите сопротивление до 1,5 kOm. Ну, а если честно, то можно бы было легко ввести в конструкцию регулятор СЧ (ИМХО).
С у уважением, Алексей.

Секрета нет - наш дизайнер Надя имеет еще специальность нейл-дизайнера. Это такая штука, когда рисуют на ногтях. По договоренности можно рисовать на чем угодно, в том числе и на панелях. Если зрение остро и рука не дрогнет - получится красиво. Рисует сидя на диване. Я уже так не смогу. Материалы - акриловые, что и на ногтях. Потом уже я наношу поверх лак с романтичным названием " иней на стекле" от KUDO и рисунок закрепляется.

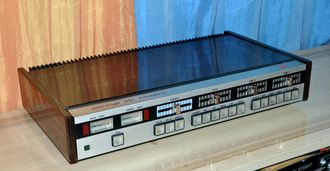

Ага, на фото видно, что шкала громкости подвергалась реставрации. Дело в том, что со временем на "древних" аппаратах надписи стираются, Особенно на громкости. В данный момент у меня на данном аппарате передняя панель снята, пытаюсь восстановить шкалу, только вот толку мало. Далее, если получится, восстановить шкалу громкости на "Radiotehnika-020" и панель на магнитофоне "Маяк-205". Понятно, что в домашних условиях толку мало. НО может поделитесь секретами, если это возможно?

Все правильно, Валерий. Дело в том, что была еще радиола Вега-003, в ней использовалось то же самое ЭПУ. И вот в ней, как раз был тот самый фонокорректор, про который вы пишете.

Алексей, спасибо, с Арктуром 001 понятно, а вот в Веге 002, судя по инету, стоят МП 39 Б. А КТ361 стоят в Арктур 004. (речь о корректорах). Может быть, в разное время ставились разные схемы (я про Вегу 002)?

Валерий, фонокорректоры разные. В Арктуре он выполнен на операционном усилителе К140УД1Б (старое название К1УТ401Б), а в Веге на 5-ти (в канал) транзисторах КТ361Г.

Подскажите, у него фоно- корректор идентичен Веге 002? В Веге очень хороший.

Разрешите немного рассказать вам, любители СССРовского звука, об опыте эксплуатации данного аппарата в связке с 25АС-2 ЭПУ Вега-106.
Во первых. В силу конструктивных особенностей усилителя и акустики, звук (по моим впечатлениям) особо хорош, когда регуляторы тембров в положении "0", включены кнопки "Тонкомпенсация" и "ФСЧ", а на акустике включены кнопки "-2дБ". Звук более выразителен и ярок.
Во вторых. Обратите внимание на транзисторы в предвыходном каскаде усилителя мощности - это КТ805Б (!), которые в пору ставить в выходной каскад. Это говорит о том, что разработчики заранее позаботились об эксплуатации этого усилителя именно с такой акустикой.
Спасибо.

Хочу этот усилитель в идеальном состоянии.
