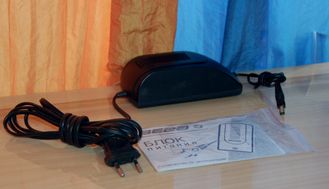

блок питания Вега-1

Стабилизированный источник питания Вега на 3 и 5 Вольт для плееров и

Блок питания Вега предназначен для питания от сети переменного тока малогабаритных плееров Вега 410, 420 и приемника Вега-243.

Блок обеспечивает питание стабилизированным напряжением 3 и 6 Вольт, с током потребления до 200 мА

Пульсации не превышают 10 мВ

Размеры - 153х50х46 мм

Масса - 0,45 кг

Конструктивные особенности:

1. Блок питания имеет тепловой предохранитель

2. Переключатель выходного напряжения находится в углублении на передней панели. Переключать движок необходимо с помощью маленькой отвертки или, например, - зубочистки.

3. Выходной кабель питания имеет длину 50-60 см. Диаметр выходного штеккера - 5,5 мм.

    Распайка штеккера - минус в центре

4. Блок питания имеет индикацию включения в сеть.

5. При необходимости оба выходных напряжения можно отрегулировать

Делается это двумя подстроечными резисторами на плате. Будьте осторожны - на трасформаторе есть высокое напряжение, правда оно наглухо закрыто от касания.

Рекомендуем установить следующие значения для более качественной работы плееров:

Вега 410 - 6 Вольт

Вега 420 - 4-4,5 Вольт

Проверено - это не опасно для их самочувствия.
