Электроника МК64 Трансформатор

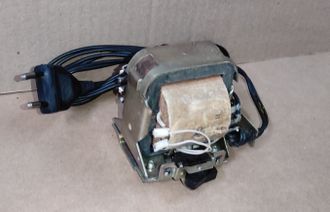

Трансформатор от Электроники МК-64 на скобе с предохранителем, выключателем и сетевым шнуром

V1(1-2) =220 v  R1 = 70 Ом

V2(3-4) = 40 v

V3(5-6) = 30 v

V4(7-8) = 20 v

V5(9-10) = 20 v

V6(11-12) = 2,5 v

V7(11-12-13) = 2,5+2,5 v

V8(14-15) = 9 v

железо ШЛ 25х16

Размеры:

                трансформатор - 65х70х65 мм

                                   блок - 90х75х85 мм

Масса - 0,85 кг
