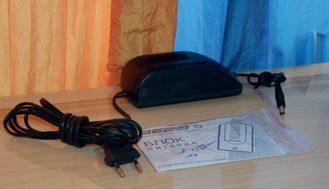

Блок питания Вега-2

Блок питания Вега предназначен для питания от сети переменного тока радиоприемников, имеющих гнездо внешнего питания постоянным током.

Блок обеспечивает питание стабилизированным напряжением 3 и 6 Вольт, с током потребления до 200 мА

Пульсации не превышают 10 мВ

Размеры - 153х50х46 мм

Масса - 0,45 кг

Конструктивные особенности:

1. Блок питания имеет тепловой предохранитель

2. Переключатель выходного напряжения находится в углублении на передней панели. Переключать движок необходимо с помощью маленькой отвертки или, например, - зубочистки.

3. Выходной кабель питания имеет длину 50-60 см. Диаметр выходного штеккера - 5,5 мм.

    Распайка штеккера - плюс в цетре

4. Блок питания имеет индикацию включения в сеть.

5. При необходимости оба выходных напряжения можно отрегулироватьот 2 до 9 Вольт. Делается это двумя подстроечными резисторами на плате. Будьте осторожны - на трасформаторе есть высокое напряжение, правда оно наглухо закрыто от касания.
