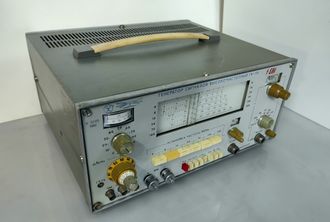

Генератор Г4-116

16000 руб.

В корзину

Генератор сигналов высокочастотный Г4-116 предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона. Прибор обеспечивает измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников.

Индекс С1-4-4

Технические характеристики:

Диапазон частот	4...300 МГц
Основная погрешность установки частоты	±1%
Нестабильность частоты за 15 мин. работы	±2,5*10-4
Параметры выходного напряжения
Пределы регулировки выходного напряжения	0,5*10-6...0,5 В
Основная погрешность установки опорного значения выходного напряжения 0,1 В	±1 дБ
Основная погрешнооь установки ослабления системы аттенюаторов	±1 дБ
Паразитчая АМ в режиме НК	0,3%
Паразитная ЧМ в режиме НК	(1*10-6 + 5) Гц
Параметры модуляции
Пределы установки АМ ступенями через 10%	0.. 90%
Основная погрешность установки коэффициента AM:	при 10%<=M<=30% ±5% при 30%<=M<=80% ±10%
Диапазон внешних модулирующих частот	50...60000 Гц
Частота внутреннего модулятора AM, ЧМ	1000 Гц
Коэффициент гармоник огибающей AM	3...5%
Пределы регулировки девиации частоты	0,5...100 кГц
Основная погрешность установки ЧМ	10%
Диапазон внешних модулирующих частот ЧМ	30...60000 Гц
Коэффициент гармоник огибающей ЧМ	3%
Частота модулирующего сигнала при внутренней модуляции МЕАНДРОМ	1000 Гц
Полоса частот при внешней модуляции видеосигналом	50...6,5*106 Гц
Основная погрешность установки коэффициента модуляции несущей частоты изображения	не более ±5%
Прочие параметры
Сопротивление нагрузки	50 0м
Интервал рабочих температур	+5...+40° С
Питание от сети 50 Гц	220 В
от сети 400 Гц	115 В
Габаритные размеры	365х190х355 мм
Масса	13,5 кг

Конструктивные особенности:

1. В комплекте прибор и шнур питания
