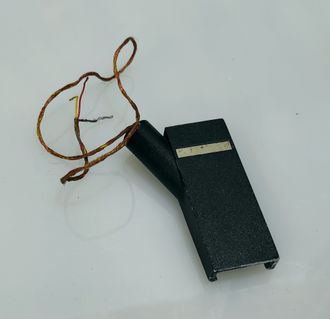

G600 Шеллодержатель
G600 Шеллодержатель

G600 Шеллодержатель

0
В корзину

Цена:

в полной комплектации - 1000 руб.

без проводов - 800 руб.

без проводов и контактной площадки - 500 руб.



АК

Удивительно советы помогают).

Комментировать
АК

Винт на фото 1, который сорван, - крепит опорную трубку, идущую вниз. Он нам не нужен. Крепящий трубку тонарма винт расположен видимо снизу (не припомню такого). Чтобы добраться до этого нижнего винта, нужно выкрутить оба боковых конических винта из подшипников, предварительно ослабив кольцевые контрагайки. Затем осторожно приподнять и наклонить узел тонарма целиком. Важно не порвать провода, их пять.
При обратной сборке будет необходимо обеспечить свободное перемещение тонарма в вертикальной плоскости с минимальным люфтом.

Комментировать
Эдуард (Ульяновск)

К счастью обошлось без разбора. Промывка (WD 40) и продувка (сжатый воздух) исправили ситуацию. Всё работает. Спасибо!

АК

Фото 1 - вот этот винт очень трудно выкрутить.
Фото 2 - мы так не делаем. Видимо предыдущий владелец сделал доп. землю тонарма. Не помешает.
Фото3,4 - это конусные винты винты подшипников, они сбоку, и не определяют ориентацию тонарма и шелла..
Искомый винт находится справа сзади на рамке, он крепит одновременно хвостовик и тонарм. Спереди его не видно.

Комментировать
Эдуард (Ульяновск)

Чем дальше тем интереснее)). На фото 1 мой действующий тонарм, сзади обнаружен только один винт (мягкий оказался - сорвал канавку для отвёртки, как теперь выкручивать отдельный вопрос). Винт, которым крепится хвостик подозреваю находится как то снизу и не доступен (указано стрелкой). Далее, по случаю достал на запчасти такой же ЭПУ 600С только 76 года. Его тонарм на фото 2, интересно - два винта! (оба спокойно выкрутились:). В общем, как то так. Анатолий, какие могут быть варианты дальнейших действий?

АК

Обычно при нулевой прижимной силе дефект подшипника проявляется сразу. Возможно в Вашем случае это мусор, попавший в подшипник. Мы в этом случае используем баллон со сжатым воздухом, направляя трубку в зазор. Если не помогает - туда же WD-40 и через минуту - опять воздух. Если место заедания при этом смещается - точно мусор. Радикальное решение - полностью разобрать тонарм и промыть все, включая каждый шарик подшипника отдельно. При этом надо осмотреть конуса винтов и канавку под шарики на предмет зазубрин или чего-то подобного. Работу надо проводить в крышке проигрывателя, чтобы не растерять шарики. Смазку надо полужидкую в минимальном объеме.
Выложите пожалуйста фото тонарма сзади, поищу винт.

Комментировать
Эдуард (Ульяновск)

Добавляю фото. Догадываюсь, что винт должен быть (фото 1), но у меня вот так (фото 2). Возможно мастер, который мне устранял сильный фон, просто нашёл куда провод земли припаять (не отдирать же:)). Фото 3 и 4 единственные винты, которые нашёл на тонарме. Вот их назначение мне не известно.

АК

Добрый вечер Эдуард. Действительно, винт, крепящий держатель, находится снизу и трудно откручивается. Попробуйте повернуть трубку тонарма, для чего ослабьте винт, который находится на раме сзади справа. Имейте в виду, что откручивать сильно нельзя - может вывалиться хвостовик, который крепится этим же винтом.

Комментировать
Эдуард (Ульяновск)

В общем, нет на моём никакого винтика, всё осмотрел. Там, где и мог он быть всё запаено, проводок припаян так понимаю земля. Ну да ладно, видимо вариант исполнения такой, головку я поправил. Но проблема не ушла. В общем игла строго в конце второй начале третьей песни выскакивает, идут искажения и перескок. Игла сфера (разные головки ставил). Почти год всё было отлично, чем вызвано не пойму, каких то изменений не вносил. Возможно Анатолий где то здесь уже разбирали, можно ссылку? Добавлю, что при движении тонарма к центру (при выравнивании в ноль толкаю) никаких заеданий не вижу. Где то читал, что надо покрутить на тонарме винт, отвечающий за горизонтальное перемещение, на тонарме в месте крепление по бокам есть два винта, покрутил толку нет, может не то кручу.

Эдуард (Ульяновск)

Анатолий, добрый день! Хотел спросить, как поправить этот держатель на тонарме (покрутить по часовой)? Запасного нет:), а сломать свой не зная не хочется. Стал замечать, что головка немного криво стоит. Попытался сдвинуть, никак, ничего не откручивается. Возможно из за этого поставленный эллипс "стабильно" не хочет держаться в канавке, и выскакивает на середине пластинки.

Комментировать
