V20_20_10_10_10_10_16_R47
900 руб.

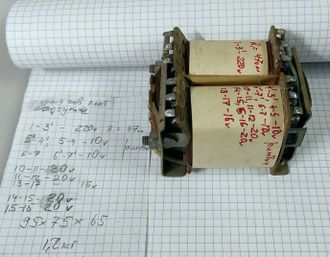

Трансформатор ленточный оригинальный
220 v - 1-3*
R1 = 47 Ом
V1 = 10 v (выводы 4-5) (силовая)
V2 = 10 v (выводы 4*-5*) (силовая)
V3 = 10 v (выводы 6-7) (силовая)
V4 = 10 v (выводы 6*-7*) (силовая)
V5 = 20 v (выводы 10-11)
V6 = 20 v (выводы 11-12)
V7 = 20 v (выводы 14-15)
V8 = 20 v (выводы 15-16)
V9 = 16 v (выводы 13-17)
размеры - 95х75х67 мм
масса - 1,2 кг
Комментарии
Добавить комментарийЧеловеку, построившему этот транс, можно ставить памятник - впихнуто невпихуемое.
КомментироватьСтоль большого количества обмоток не встречал на этом железе.
Но еще более поразило другое - обмотки V5 и V6, V7 и V8 имеют общую точку, и при этом их невозможно соединить так, чтобы получить 40 Вольт (каждая по 20). В любой комбинации выводов они не хотят складываться. Минут 10 тупо смотрел на трансформатор и пытался вспомнить основы электротехники. Как такое возможно вообще?
У меня только одна версия - эти обмотки намотаны пучком проводов в одном направлении, в результате чего изменить их соединение через начало - конец оказывается невозможно - они все равно остаются в противофазе.
Есть еще версии? Эге-гей, Электрики!
