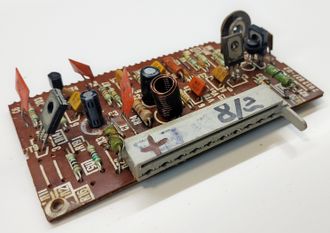

Вега 108, 109, 115, 117, 119 Модуль усилителя мощности электрофонов

Всего известно 12 вариантов исполнения модуля.

Мы провели исследовательскую работу по совместимости модулей и блоков объединительных и теперь можем предложить Вам модули, которые точно подойдут в ваш аппарат из списка выше.

Вы должны действовать одним из двух способов:

1. при заказе модуля вы должны сообщить нам результаты измерения сопротивления между 2 и 3, а также

    между 8 и 10 контактами  разъемов на объединительной плате. Это позволит нам предоставить вам модуль,

    который точно будет работать в вашем аппарате.

2. Если первый способ вам не подходит, то просто пришлите фото модуля с обеих сторон, а также фото блока, на котором находятся разъемы для этих модулей, и мы сами разберемся какой вам нужен.

Конструктивные особенности:

1. При заказе модуля мы рекомендуем вам заказать у нас вместе с ним комплект защитных резисторов. Они нужны при первом включении полученного от нас модуля для того, чтобы не сжечь его. Сгореть наш модуль может из-за сгоревших ранее выходных транзисторов, установленных в вашем аппарате на радиаторе. Стоимость комплекта - 300 руб.

2. Порядок работ:

2.1. Снять ЭПУ и заменить предохранители на блоке объединительном на защитные резисторы.

2.2. Вынуть оба модуля, пометив их как дальний и ближний

2.3. Проверить наш модуль на отсутствие замыканий радиоэлементов между собой, которые могли произойти при транспортировке. Подключить в любой разъем наш модуль и провести пробное прослушивание на небольшой громкости.

2.3.1.  Если слышен гул, искажения или звука нет - надо менять выходные транзисторы самостоятельно или в мастерской.

2.3.2. Если звук нормальный - проверяем нашим модулем другой канал. Если и в этом канале хорошо, то приступаем к проверке Ваших модулей и выбираем годный.

2.4. Меняем защитные резисторы на предохранители и устанавливаем годные модули с учетом прежнего места старого исправного модуля.

2.5. Включаем аппарат в сеть (не устанавливая ЭПУ)  на 15 минут, после чего проверяем нагрев радиаторов выходных транзисторов. Они должны остаться холодными или стать чуть теплыми.

Если это не так, ток покоя надо уменьшить подстроечным резистором на модуле (5-10 градусов). Если нагрев после подстойки увеличился, значит надо вращать в обратную сторону. 2-3х попыток обычно хватает.

2.6. Собираем аппарат и пользуемся долго).

3. Рекомендуем неисправный модуль отправить к нам, чтобы им после восстановления могли воспользоваться другие люди.
