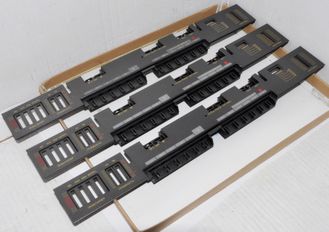

Вега 252 Верхняя панель
1000 руб.
новая, для исполнения первого года выпуска (с индикатором, УЗВ на микросборках)
Индекс С2-11-3, ГТ19-1, БАМ
Комментарии
Добавить комментарийНа днях узнал благодаря Алексею из Кольцово, что есть вариант исполнения данной панели с кнопкой Fe /Cr
Такие изделия нам не попадались. Кто что знает по этому поводу - сообщите пожалуйста.
Вот так наверно:
Заглянул внутрь магнитолы. Действительно в первых вариантах изделия кнопка CrO2 действующая, т.к. коммутация через неё соединена с ногами 7 и 9 микросборок КУЛ007(А) DA3, DA4 и влияет на АЧХ ЛПМ А. В данном варианте магнитолы блок УЗВ схемотехнически выполнен иначе, но реализован также на микросборках. Однако, вместо КУЛ007Б (DA1, DA2) применены КУЛ007(А) для обоих ЛПМ. На плате УЗЧ-БП есть разъем XS5, который позднее перенесен на плату УЗВ, а на плате УЗЧ-БП стал отходящим шлейфом с XP5. В остальном отличий не замечено. КУЛ007(А) отличается от КУЛ007Б наличием пары элементов. Фото будут приложены позже.
