11000 руб.

В корзину

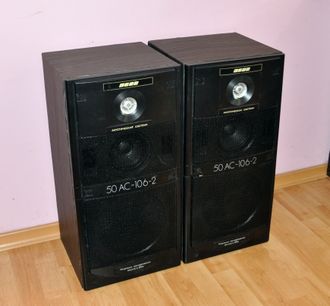

Акустическая система Вега 50АС-106-2 на 10ГДВ-2  выпускалась в 1996 г. на  ПО Вега


Дата выпуска - 1996 г.

АС восстановлены в мае 2018 г.


АС предназначена для высококачественного воспроизведения звука в комплекте с бытовой радиоаппаратурой.



Последняя заводская модификация 106  акустики. Главное ее отличие - применение последовательно двух НЧ динамиков 25ГДН-3-4 вместо одного 35ГДН-1-8. В связи с этим изменением зачительно доработана конструкция АС. Так, в корпусе предусмотрена дополнительная перегородка, фильтр также доработан.


Технические характеристики:

1.  Предельная долговременная мощность 50 Вт, кратковременная 75 Вт.

2. Сопротивление 8 Ом.

3. Диапазон воспроизводимых частот 40...20000 Гц.

4. Уровень чувствительности 84 дБ.

5. Размеры АС - 580х280х285 мм.

6. Масса 1 АС - 16 кг. (стандартная версия - 13кг.)


Конструктивные особенности:

1. Корпус из фанеры ФСФ

2.  3-полосная (10ГДВ-2 +2*25ГДН3-4 + 6ГД-6)

3. АС оборудованы несъемными акустическими шнурами под зажим длиной 2 метра

4. В одной из АС в высокочастотном отсеке находится небольшой рулон ПВХ пленки для ремонта в случае необходимости.




АК

Сергей! На форуме вопрос выносится на обсуждение сообщества. Если Вы хотите адресовать вопрос мне, он должен быть в теме 50АС106-1, где мною опубликована схема. Но скажу сразу, приведенная Вами схема не верна.

Комментировать
АК

Сергей! я через пару дней удалю Ваш комментарий, т.к. Вы задали вопрос не в соответствующей теме.
Пожалуйста задайте его там, к чему он относится

Комментировать
Сергей

Извиняюсь, задал на форуме! Не разобрался сразу, первый раз на сайте!

Сергей

Здравствуйте Анатолий , подскажите оригинальную схему фильтров на Вега 50ас-106-1! На вашем сайте нашёл, но не пойму как катушка на нч секцию может быть 0.5мг? Правду пишут что ни одна заводская катушка не соответствует индуктивности заявлений в паспорте? В сети нашёл такую схему оригинала , соответствует ли она? Фото прилагаю!

Комментировать
АК

Добрый вечер Константин. Профилактику делать надо обязательно, но - своими силами. Вы получите бесценный опыт и результат.
Полное восстановление описано здесь https://vega-brz.nethouse.ru/articles/tag/%D0%92%D0%BE%D1%81%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5+%D0%B0%D0%BA%D1%83%D1%81%D1%82%D0%B8%D0%BA%D0%B8
Вам же необходимо первоочередно:
1. проверить отсутствие надрывов выводов НЧ динамиков
2. Проверить монтаж и фазировку динамиков по схеме. При желании замените провода на сечение 0,75 мм2 или немного более. Сейчас там 0,14 - 0,3 ммм2
3. Проверить герметичность влажной рукой на работающей АС без передних обрамлений. Там, где дует из отверстий и щелей - уплотнить чем угодно. Обязательно уплотнить стык фазоинвертора и корпуса герметиком или клеем. Тут и низа должны появиться
4. Проверить колпак СЧ динамика на отсутствие дыр и трещин.
5. Перед установкой верхнего обрамления на нижнее наклеить в районе стыка полоску из коврика для компьютерной мышки - оно особенно "поет".
6. После установки обрамлений с сетками прослушать на густом басе для обнаружения дребезга. При необходимости дотянуть шурупы и подогнуть крепления сетки.
7. Да, добавьте ваты

Комментировать
Konstantin sulin

Доброго времени суток!
Имею такую аккустику, точнее 50АС-106-1
Досталась она мне в идеальном состоянии, как внешне так и "наверное" технически, по крайне мере все пломбы стоят на месте.
Понимаю, что аккустики более 25 лет, при том производство приходилось на сложное для стрны время...
В общем вопрос, как думаете, есть смысл ей сделать профилактику, заменить провода, проверить фильтра, поменять демпфирующую прокладку, поставить шумку....??
Если есть, то за какие деньги Вы готовы это сделать.
В данный момент особых претензий к ней нет ( ну кроме слабых бассов, ну это я понимаю их болезнь) прослушиваю их каждый день.

Комментировать
АК

Добрый вечер Алексей. Да по басу так точно - он мягче и гуще, чем у базового варианта.
Схему публикую.
СЧ стоял 6ГД-6. При замене на штатный по схеме уровень СЧ немного возрастает, и хочется вернуть обратно, что и было сделано. Причина - в красивом звучании нижней середины на 6ГД-6. Волшебный динамик...

История создания этой акустики такова:
Кооперация к 1995 году уже начала разваливаться, и на завод перестали поставляться ферритовые магниты большого размера. Остановилось производство 35ГДН. А 25ГДН-3-4 было на остатке после снятия с производства 25АС101, АС Нота и Комета - на несколько лет вперед. Вот и было принято решение доработать 50АС106 под эти динамики. Акустики обратным пересчетом установили, что объем АС должен быть существенно меньше под эти динамики и фазоинвертор. Поэтому и появились две глухие перегородки ,за одной из которых разместился ВЧ динамик.

Опытная партия АС данного вида была выполнена на ПО Вега из фанеры, в количестве до 500 шт.
При передаче производства на УФ91/3 корпуса там уже начали делать из ДСП на существующем оборудовании, и для снижения себестоимости еще раз доработали схему АС под применение 5ГДВ-1, которые изготавливались там же.

Комментировать
Алексей (который из Пермского края).

Приветствую всех.
Интересное сочитание динамиков. НЧ и ВЧ например, как в 25АС-101, а СЧ (новое название 10ГДН-1-4) - 25АС-2.
Отсюда вопросы. Анатолий, скажите, как звук у этих АС с учетом двух НЧ и доработанной конструкции корпуса?
Я понял так, НЧ отсек отделен. В перегородках имеются отверстия, или он полностью изолирован от остальной части АС? Как показывает практика, при использовании двух пар АС одновременно с подобными НЧ дает более глубокий и насыщенный бас. И, схема СЧ звена фильтров, видимо, выполнена как в 25АС-2, т.е. без катушки?
С уважением, Алексей.

Комментировать
АК

Этот вариант АС выпускался в цехе №7 ПО Вега как установочная партия данного варианта АС перед передачей производства на УФ91/3.

Комментировать
