Обсуждаем схемотехнику и конструкции АС,  возможности их ремонта и модернизации, а так же ЗВУК.

Комментарии (10 из 29)

Добавить комментарий

Виталий

Друзья, очень нужна ваша помощь! Хочу собрать 3х полоску или лучше найти мастера. Опыта нету, руки не из того места растут, а мастеров как Анатолий, или нету или просто отказываются за неимением времени и др. обстоятельств... Вот и приходится все самому, да по крупинкам... Вобщем задумка такая. Корпуса с накладками из Электроники 25ас-126 (или Веги 25ас-309, при условии, что накладки с Элки туда влезут). Обшивка - черный карпет. Лучше конечно же с Веги, т.к. у нее корпус - фанера по сравнению с ДСП Элки.
Вопрос 1: индентичные ли эти корпуса по отверстиям и можно ли вставить туда накладки с Элки?

Комментировать
Виталий

Далее по динамикам. Громкость не имеет значения, главное качество!
Вопрос 2: НЧ оставить родной 35гдн-1-4, или лучше поставить 10ГД-30Е с магнитом альнико (из 10мас-1)?
Хочу сделать фазоинвертор сзади
Вопрос 3: допустимо ли делать в таких ас фазоинвертор или лучше оставить закрытый ящик?
Вопрос 4: Если фазоинвертор допустим с такими динамиками, то где его лучше сделать, спереди или сзади?
Вопрос 5: диаметр и длина фазоинвертора? (сам расчитать не смогу), к тому же как я понял расчеты могут не принести желаемого звука, их нада подкрепить еще и ручной подстройкой на слух... Каким образом? (менять длину фазоинвертора или по мультиметру через резистр?)

Виталий

Хочу заменить СЧ на широкополосник (советский).
Вопрос 6: Что лучше поставить 6гдш-5, 5гдш-5 или 4ГД-8Е?

Виталий

На ВЧ нравится звучание 6гдв-1-16 (с S-30b). Можно поставить и 10гдв-2-16 (Вега), но они сильно цикают и шипилявят.
Вопрос 7: Как от них добиться красивого звука? Шунтировать, фильтрами высстраивать...или...? И как это все на практике (для чайников)?

Виталий

Задача создать АС с полноценным, сбалансированным, детальным звуком... т.е. важно раскрыть весь потенциал ГДШ, и соответственно расширить его диапазон в обе стороны по максимуму. Измерительных приборов, увы, нету...
Желаемые границы раздела частот примерно 500-600 Гц для НЧ и от 7000 до 10000 Гц для СЧ (ГДШ).
Вопрос 8: Какая частота раздела наилучшая для слитного звучания этой группы динамиков?

Виталий

Возможности и умения считать фильтры и тем более их изготавливать - нету. Поэтому вопросы такие:
Вопрос 9: Можно ли использовать готовые фильтры с этих АС (25ас-125 или 25ас-309) с их доработкой и как (для чайников)? Ну т.е. что нужно добавить, что убрать, из готовых, существующих компонентов с других АС, например заменить резистр R1 (3.3 Ома) на 8 Oм, или катушку L2 (1.6 мГ) поменять на 2.8 мГ.... и т.д. Все эти компоненты уже существуют в готовом виде в фильтрах других АС и достоть их еще реально. Перемотку, намотку катушек не рассматриваю, т.к. не умею, к тому же супер точности тут как я понял не ьребуется. Главная задача расширить эффективный диапазон ГДШ и не нарваться при разделе частот на резонансы динамиков...Возможности и умения считать фильтры и тем более их изготавливать - нету. Поэтому вопросы такие:
Вопрос 9: Можно ли использовать готовые фильтры с этих АС (25ас-125 или 25ас-309) с их доработкой и как (для чайников)? Ну т.е. что нужно добавить, что убрать, из готовых, существующих компонентов с других АС, например заменить резистр R1 (3.3 Ома) на 8 Oм, или катушку L2 (1.6 мГ) поменять на 2.8 мГ.... и т.д. Все эти компоненты уже существуют в готовом виде в фильтрах других АС и достоть их еще реально. Перемотку, намотку катушек не рассматриваю, т.к. не умею, к тому же супер точности тут как я понял не ьребуется. Главная задача расширить эффективный диапазон ГДШ и не нарваться при разделе частот на резонансы динамиков...

Виталий

В таких АС как Вега 50ас-106 (104, 109-2) вроде бы используются фильтры с довольно близкими границами раздела (630 Гц и 6300 кГц), но в них другой объем коробов и динамики 8 Омные. Также мне не понятно каким образом у всех этих АС в итоге получается одинаковая частота раздела (по паспорту), когда при внимательном рассмотрении я обнаружил, не только разные номиналы деталей, но и даже отсутствие некоторых из них! Во истину загадка сов.прома. Кто знает растолкуйте пожалуста.... Но вопрос в другом:
Вопрос 10: Можно ли использовать "8 омные фильтры" для 4х омных динамиков и что конкретно нужно поменять или добавить, чтобы все было правильно? Или лучше заменить динамики на 8 омные и что в таком случае поменять в этих фильтрах?

Виталий

Заранее приношу свои поклоны и благодарность всем, кто останется не равнодушен! Теоретически это должны быть хорошие колонки, не супер, но с хорошим басом, детальной серединой и мягкими высокими. Для квартиры думаю в самый раз. И внешний вид с предполагаемым усилком от Анатолия и его команды (Вега у-120 в черном цвете)... Я так прикинул, аж облизнулся. С усилком проще, на сайте такой есть в продаже, а вот с такими колонками - беда.... Интересно бы это увидеть, услышать... Вот примерно так это должно выглядеть

Вега у-120_126 _КАРПЕТ _0.jpg
Алексей (который из Пермского края).

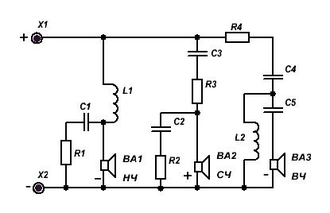

Сергей. Предлагаю доработать ваши АС по схеме, приведенной вами (это 25АС-302, а не 25АС-2), но значения емкостей, сделать, как на 25АС-2. В вашей схеме отсутствует один резистор в СЧ фильтре. Я так полагаю, что это 3,3 Ом. Ничего страшного в этом нет. В остальном схема идентична. Набирать батарею емкостей МБГО в НЧ фильтре 100 Мкф по 2 Мкф ни к чему, да и не нужно. Достаточно 2 шт по 20 Мкф, как в 25АС-2. Ну, а если вам так хочется именно 100 Мкф, тогда уж лучше 3 по 30 Мкф + 10 Мкф, но такая большая емкость приемлема к фильтрам НЧ где используются динамики типа 30ГД (75 ГДН) к АС с большим объемом по литражу, типа
S-90. Теперь насчет сопротивлений динамиков. Были такие - http://ldsound.ru/20-gdn-1-8-10-gd-30e-32/ только назывались они 20 ГДН-1-8 (10 ГД-30Е-32), тогда фильтр НЧ лучше сделать так: L1 - 2,5 мГ, а С1, С2 увеличить до 30 Мкф в сравнении с 25АС-2 (302).

Комментировать
сергей

да спасибо за советы , индуктивность ещё померить надо что на нч стоит, а на динамиках четко 25гд26-30 но сопротивления нигде не указано, нашел на время 4 омные 25гд26б так они совсем другие поставил играют ужасно и подвес жесткий, а на моих мягенький, родные электролиты замерил как новые, а говорят сохнут 38 лет прошло,
