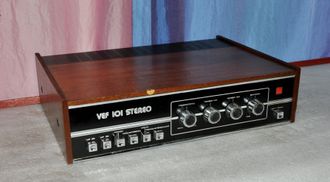

Усилительно-коммутационное устройство ВЭФ-101-стерео с 1977 года выпускал Государственный электротехнический завод ВЭФ.

Дата выпуска - нет маркировки

Серийный номер - 023018

Аппарат восстановлен в октябре 2018 г.

 Усилитель ВЭФ-101-стерео обеспечивает высококачественное усиление моно и стерео фонограм с разных источников.

ВЭФ-101  содержит 24 транзистора, 12 диодов, 6 интегральных микросхем, состоит из блока ПУ, блока УМ, стабилизированного БП. УКУ имеет защиту транзисторов УМ от пе регрузок и коротких замыканий. В УКУ возможно прослушивание звука с помощью АС и стереотелефонов, подключение магнитоэлектрическо го и пьезокерамического звукоснимателя.


Технические характеристики:

Выходная мощность 2х15 Вт

Диапазон частот 40..18000 Гц

Потребляемая от сети мощность 75 Вт

Размеры - 395х290х100 мм

Масса - 6 кг

Цена - 160 руб.


Конструктивные особенности:

1. Макинтош восстановлен в шпоне и покрыт матовым лаком

2. Черный цвет передней панели - восстановлен.

3. Наклейка QP закрывает единственный дефект на шпоне.

Комментарии (10 из 19)

Добавить комментарий

Родион

Как подключить

Комментировать
АК

Не смог сразу вспомнить, почему в этот усилитель мы не внедрили защиту от хлопков. Специально включил проверить. Артефакт есть, но настолько незначителен, что не только не представляет опасности для АС, но и не создает неприятного слухового эффекта. На сигнале - то же самое. Звук появляется с задержкой и исчезает быстро, без щелчка, с небольшим кваканьем.
Но доработка конечно возможна и стоит сегодня 1500.

Комментировать
Валера

Интересный аппарат. А вы случайно защиту от хлопков при включении не внедряли? Говорят у них у всех так. Что вообще стоит такая доработка?

Комментировать
АК

Олег
6 февраля 2019, 13:51
Не подскажите' что может быть ' шумит 'левый канал со входов эвукосниматели и тюнер' вход магнитофон работает отлично. Электролиты поменяны. По питанию запараллелил литы по 6800 мф'одна из старых банок подтекала' можно ли так оставлять?
ответ:
1. шумит как правило первый входной транзистор более чувствительного входа. Меняйте.
2. Начали менять электролиты - меняйте все одинаково.

Комментировать
АК

Надо бы как-то сфотографировать начальное состояние и панели, и шпона. Панель была рыжая, шпон - пегий.
Шпон необходимо прошлифовать машиной. Для этого макинтош разбирается на досочки. Главное - не прошлифовать насквозь. Затем вручную зашлифовываются кромки. Затем - морилка. Здесь - наш любимый палисандр. После сушки - ручная пришлифовка и опять морилка. Далее - лак. Мы используем американский по 640 руб. за 200г. баночку. Название если надо уточню. Почему-то отечественный не хочет никак работать.

Комментировать
Олег

Подскажите' как вы обновляли шпон и какой использовали лак?

Комментировать
АК

Глянул схему. Линейный выход 2-3-5 соединен параллельно гнезду МАГНИТОФОН на запись 2-1-4, т.е. без темброблока, но с предварительной коммутацией и одним каскадом усиления. Использовать это специально думаю смысла нет.
Что касается цены и мощности - это результат работы экономистов и разработчиков на местах. Цена определялась расчетом себестоимости и уровнем накладных расходов, предоставленным в Торговую Палату от завода-изготовителя, А методика расчета потребляемой мощности определялась по Техническим Условиям от разработчика. 80 Вт - наверное максимальная потребляемая мощность.

Комментировать
Виталий

Что то прожорливый какой то усилок. Вега 120 помощнее и то, от 40 вт вроде и Радиотехника у101, около 80 вт, так там аж 2х20 вт. Этот ВЭФ случайно не ламповый, или мож в классе А работает? Но выглядит конечно здорово. Прям настоящий винтаж

Комментировать
Виталий

Принимает ли участие в звуке темброблок ВЭФ, при подключении по линейному выходу второго усилителя? Например нужно чтоб НЧ и ВЧ регулировались только на ВЭФ, а на линейном выходе просто оконечный усилитель без темброблока и чтоб регулировки тембров ВЭФа на него не влияли.

Комментировать
Виталий

Заметил странную вещь. Электроника Б1-01 - Цена -135 руб. (450 руб. с АС). А ВЭФ ниже классом, но дороже был - 160 руб. Парадокс
