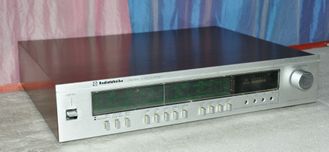

Стационарный тюнер Радиотехника-101-стерео с 1983 года выпускало Рижское ПО Радиотехника.

Дата выпуска - не указана

Серийный номер -0311052

Аппарат восстановлен и перестроен в декабре 2016 г.

Тюнер предназначен для приёма моно и стереофонических радиовещательных программ в диапазоне FM (пилот-тон) и моно радиовещательных программ в диапазонах ДВ, СВ и КВ. Тюнер построен по функционально-блочному принципу с раздельными трактами АМ и ЧМ.


Технические характеристики:

Диапазоны принимаемых волн:

ДВ - 150...350 кГц

СВ - 525...1605 кГц

FM - 88...108,5 МГц (полный)

КВ1 - 5.7...7,35 МГц

КВ2 - 9,5...12,1 МГц

Чувствительность, ограниченная шумами, при соотношении сигнал/шум 26 дБ по напряжению со входа внешней антенны в диапазоне FM около 1.5 мкВ.

Чувствительность тюнера, ограниченная шумами, при соотношении сигнал/шум около 20 дБ по напряжению со входа внешней антенны в диапазонах ДВ, СВ, КВ не хуже 100 мкВ.

Селективность по соседнему каналу (при расстройке 9 кГц) в диапазонах ДВ, СВ не менее 40 дБ.

Уровень фона по электрическому напряжению с антенного входа не хуже -46 дБ.

Напряжение на выходе тюнера на нагрузке 220 кОм не менее 500 мВ.

Диапазон воспроизводимых частот тракта АМ - 63...4000 Гц, тракта ЧМ - 31,5...16000 Гц.

Размеры - 430х360х92 мм.

Масса - 5 кг.

Цена -220 руб.


Конструктивные особенности:

1. Тюнер восстановлен и перестроен на FM.

2. Дапазон FM -полный

3. Штатный стереодекодер удален и на его место установлен декодер на пилот-тон, выполненный на платах, изготовленных в заводских условиях.

4. Макинтош оригинальный, имеет отделку шпоном  красного  дерева.

5. Антенну на FM лучше подключать прилагаемым штеккером в гнездо внешней антенны

6. В зоне уверенного приема достаточно 0,5 метра провода для качественного приема стереофонических передач.

7. В зоне неуверенного приема надо увеличить длину антенны в сторону окна или подключить тюнер к коллективной телевизионной антенне.

8. В комплекте нет магнитной и штыревой антенны

Комментарии (10 из 26)

Добавить комментарий

АК

Придется. Т101 - один из немногих наших аппаратов, на который не можем найти мастер-инструкцию, с которой можно было бы делать копии. В комплекте с тюнером вы получите сетевой шнур питания, штеккер типа банан с проводом (для FM), разъем САР3 так же с проводом (ДВ-СВ).
Вот ссылка на инструкцию
http://rw6ase.narod.ru/00/rpl_ps/radiotehnika_t101instr.djvu

Комментировать
Макс ( Пермь)

Этот тюнер Вещь!!! У меня есть целый этот комплекс только вот без тюнера,Там достался от брата.Я подумаю над его приобретением у вас! На просторах Авито и вообще Интернета много разных,но чаще всего "коряво настроенных" и переделанных.А тут,у вас почитал и отзываются все купившие хорошо.А значит без обмана. Один только вопрос к вам остался: а паспорт с инструкцией вы вкладываете или мне самому придется этим заняться? я в том плане что это входит в его стоимость или нет?

Комментировать
АК

Ничем. Правильно настроенный тюнер выполняет работу одинаково и в прошлом и в будущем.
Однако есть некоторые обнадеживающие обстоятельства:
1. Работа производится на новом приборе, значит точнее. Вложены средства.
2. Верхнюю границу диапазона настраиваем 108,5 мГц по просьбам трудящихся, т.к. в некоторых городах есть станции на границе диапазона, а верньеру нужен некоторый запас хода.
3. Опыт работы позволяет таким образом подбирать емкости контуров и варикапы, что диапазон FM перекрывается полностью с минимальной потерей чувствительности. Также отработанной на сегодня является схема стереодекодера.
4. Да, чувствительность ВЧ тракта немного уменьшается. Однако за счет того, что уровень шумов на FM в разы меньше, чем на УКВ, чувствительность, ограниченная шумами - увеличивается.

Комментировать
Дмитрий Предеин ( Стерлитамак)

А чем он лучше тех,что Вы раньше (год назад) после перенастройки продавали? Если нетрудно-напишите.

Комментировать
АК

При настройке тракта S-кривая принимает правильную форму, что позволяет АПЧ уверенно держать станцию.

Комментировать
Вениамин ( Казань)

Тюнер порестроен на FM-диапазон,это ясно.А как он с устройчивостью приема этих станций? не уходит частота? Проверяли при настройке? и второй вопрос: как его купить и доставить мне в Уфу?

Комментировать
Елена Рябова

Отправляем по предоплате транспортными компаниями. Пишите на extra-trap@yandex.ru

Евгений К.

Спасибо Анатолий! Вы меня хоть обнадежили.Очень надеюсь что у вас получится этот прибор восстановить и вы сможете мою мечту воплотить в жизнь..С Новым годом!

Комментировать
АК

Уже писал в комментариях к тюнеру Эстония 010, что наш настроечный прибор Х1-7б сломан. Ни отремонтировать, ни найти аналогичный прибор пока не можем. В настоящее время заказаны лампы для прибора, ожидаем их в январе, после чего будет попытка ремонта

Комментировать
Евгений К.

Ёлки-палки! Опоздал...Уже его купили..когда можно ожидать следующий у вас,Анатолий?
