20000 руб.

Львовское ПО им. Ленина. Модель 1975 г.

Дата выпуска - 1976 г.

Серийный номер - 10320

Аппарат восстановлен в мае 2017 г.

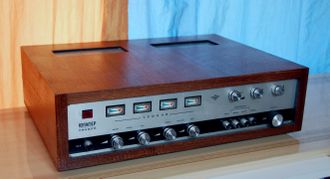

Усилитель Юпитер-Квадро обеспечивает высококачественное воспроизведение звука, поступающего от одно, двух и четырехканальных источников сигнала. Усилитель может работать в радиокомплексе с бытовой и профессиональной аппаратурой. Модули усилителей мощности Юпитера-квадро идентичны УМ электрофона Феникс 001 того же производителя.

  Работает усилитель в режимах: моно, стерео, внутренняя квадрофония (псевдоквадрафония) и от квадрафонического сигнала. В мостовом  режиме Стерео происходит объединение по парам каналов, что увеличивает выходную мощность. Уровень сигнала регулируется раздельно Фронт - Тыл и контролируется стрелочными индикаторами. В каждом канале предусмотрена электронная защита от перегруэок.  К усилителю можно подключить стереофонические или квадрофонические головные телефоны.

   Усилитель Юпитер-квадро  изначально предполагалось использовать в составе  одноимённого радиокомплекса, где присутствовал ещё четырёхканальный магнитофон такого же наименования, но по ряду технических проблем а главной из них стало отсутствие фонограмм радиокомплекс Юпитер распостранения не получил.


Технические характеристики:

Выходная мощность, Вт (на канал): максимальная 27, номинальная 16.

Рабочий диапазон частот Гц, 30...20000.

Коэффициент гармоник % не более 1.

Отношение сигнал/фон, дБ - 56.

Отношение сигнал/шум, дБ -60.
Переходное затухание между каналами, дБ, не менее 30.

Регулировка тембра:

           НЧ  22 дБ

           ВЧ  15 дБ

Напряжете питания, В 127;220.

Потребляемая от электросети мощность, Вт 290.

Размеры -  510х150х385 мм

Масса - 15 кг

Цена - 500 руб.


Конструктивные особенности:

1. Фактически в каждом канале усилителя - два регулятора громкости: первая ступень - регулировка чувствительности канала, вторая - общая регулировка усиления. Поэтому усилитель может работать с входными сигналами от 100 мВ до 3 Вольт. Рекомендуется делать минимально необходимое усиление каждого канала, а основную регулировку делать Главным регулятором.

Именно из-за этой конструктивной особенности в усилителе нет регулятора баланса

2. 4-х канальный режим полностью реализуется в режиме Внешней квадрофонии с использованием входов 5DIN  Фронт и Тыл.

3. Усилитель может эксплуатироваться с акустикой 4 Ома без заметных изменений теплового режима УМ при работе с максимальной мощностью.

4. Отделка макинтоша - шпон ценных пород дерева + лак

5. Ножки усилителя имеют фетровые накладки.

Комментарии (10 из 14)

Добавить комментарий

АК

Поедет в Краснодар к Олегу. Наши поздравления. Уникальный усилитель как по звуку, так и по техническим решениям.
Те, кто имеет у себя Б1-01, имейте в виду - есть что попробовать еще более лучшее.

Комментировать
АК

Добрый вечер Алексей. Там внизу написано про 10МАС. Так получилось, что после восстановления почти год не прослушал усилитель, а проверял под срочную отправку, когда уже оплатили, поэтому только на этих АС удалось прослушать. Думаю можно и на 4-Омной попробовать. Планирую вновь вернуться к этому усилителю при первой возможности

Комментировать
Алексей (который из Пермского края).

Блин-блинский. Восстановил данный усь. Еще больше ушел в стопор. Дело касается акустики. Подключаю исключительно 8-ми омную, двухполосную, вашы: Диалог 15АС-228 Д27, Вега 25 АС-102 и рижскую Radiotehnika S-30В. Все отыгрывают исключительно (работаем регуляторами тембра). К сожалению 8-ми омных трехполосных (типа S-90В) у меня нет. Даже представить себе не могу, что там можно услышать?.
Анатолий, у меня к вам очередной вопрос. С какой акустикой вы еще проводили прослушивание данного шедевра?

Комментировать
АК

Ответ Главного:
Убрана цепочка доп обратной связи по ВЧ, соответственно убрана цепочка, которая должна гасить возбуд вызываемый этой обратной связью. Вполне типичное явление.

Комментировать
Алексей (который из Пермского края).

Спасибо, Анатолий. Да, появился у меня вопрос. При более тщательном изучении схемы и конструкции, выяснилось, что в двух оконечниках отсутствуют две корректирующие цепи, это C2-4700пФ, R8-13Ом
и C5-270пФ, R15-13Ом. Судя по монтажу - это Фронт-Правый и Тыл-Левый. При тщательном осмотре через хорошую лупу и хорошем освещении следов пайки не обнаружено, да и болтики, похоже что не откручивались. Создалось впечатление, что так все и было с завода изготовителя. Для чего - так и осталось загадкой, или это все таки косяк? По всем, так сказать, правилам жанра - эти цепи там быть должны,
однако самовозбуждение - отсутствует (?!). Буду признателен, если мне дадите консультацию.

Комментировать
АК

Сейчас уже не помню точно, но кажется на входе делали доработку делителя, чтобы понизить чувствительность с 200 мВ до 500.
Прослушивание мы делали конечно в режиме СТЕРЕО, и как писал ниже, звук оказался уровня Б1-01.
Думаю обязательно найдутся люди которые предпочтут этот усилитель остальным.
Режим внутренней квадрофонии - экзотика конечно, но имеет шансы на использование, например в домашнем кинотеатре.
Алексей, если будут конкретные вопросы по схемотехнике - присылайте, проконсультируемся у нашего Главного специалиста, - он его делал.

Комментировать
Алексей (который из Пермского края).

Анатолий, а каков шанс данного шедевра усилителестроения СССР поспорить с ведущими УКУ тех лет?
Ведь это сугубо специфический усилитель. Дело в том, что в данный момент, занимаюсь восстановлением
этого усилителя. Как привыкшего человека к СТЕРЕО - это чудо ломает все привычное к ощущению восприятия звука, тем паче, что квадрофоническую запись не так-то просто найти. Может поделитесь секретами? Столкнулся с так называемой неувязкой согласования каналов, честно говоря, поплыл и где "собака порылась" не могу понять. Если не удобно тут комментировать, то пишите на "мыло" - оно у вас есть.

Комментировать
АК

Да, надо отметить также, что какие-то 10МАС-1 от БРЗ могут, могут звучать если не фантастически, то до неузнаваемости хорошо. Даже удивительно от двухполосной акустики слышать такое...

Комментировать
АК

о крутилках.
1. Нет ручки баланса. Каналы рулятся в два этапа:
1.1. Сначала выставляется раздельно чувствительность по каналам. Это очень полезно, т.к. с ПКД идет сигнал до 1,5 Вольт, и в случае например с Бригом 001 первой версии могли бы быть проблемы, а тут можно установить уровень по минимуму искажений
1.2. Далее -регулировка общего уровня громкости, сохраняющая при данной чувствительности соотношение уровней
каналов. Очень удобно.
2. Регулировка тембров. Это один из немногих усилителей, где для вкусного звука ни один регулятор тембра не надо ставить на максимум. Запас огромный. Также, как и на Феникcе 001, и на Б1-01.
3. Обратил внимание, что в режме внутренней квадрофонии хотелось бы иметь еще одну, не предусмотренную в этом усилителе регулировку - управление фазой. Существующая в усилителе схема квадро слишком круто вращает фазу, и это очень заметно, если отключить фронтальные АС и походить по комнате - уши ощущают узлы и точки звукового поля, поворачивая голову в поиске источника возмущения.

Комментировать
АК

Первое прослушивание этого усилителя приурочено к дате его продажи, - все было как-то некогда и ожидания были минимальные, несмотря на комментарий Дмитрия.
Осмыслив входную и выходную коммутацию, подключил акустику 10МАС (т.к. разъемы подходящие), на вход -ПКД Marantz, сел слушать. Разобравшись с крутилками (о них позже), сразу хочу сказать - звук супер. Для тех, кто знает, как звучит усилитель Б1-01, - уровень тот же, если не круче. Крутизна в особо приятном для уха звучании по всему диапазону, любимый мною способ произношения буквы С, регулировка тембра на частотах, интуитивно предпочитаемых ухом и организмом в целом.
В связи с этим наши поздравления Сергею из Ставрополя. Удачное приобретение. Это именно тот опыт, который хочется повторить.
