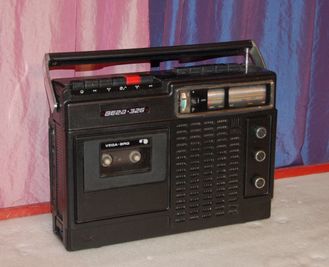

УКВ магнитола Вега 326-1 (вариант первого года выпуска)

Магнитола Вега 326 предназначена для приема радиовещательных станций в диапазонах ДВ, СВ и УКВ, а также записи на магнитофонную ленту музыкальных и речевых программ с их последующим воспроизведением. Запись можно осуществлять как от собственных приемника и микрофона, так и от внешних источников. Возможно воспроизведение через выход на внешний усилитель. Прием передач в диапазонах ДВ и CВ ведется на встроенную магнитную антенну, также имеется возможность подключения внешней антенны и заземления. Прием передач в диапазоне УКВ ведется на встроенную телескопическую антенну.

В магнитоле применены кассетный лентопротяжный механизм IS35-113/Z Венгерского производства и встроенный электретный микрофон типа МКЭ-3.

Питается магнитола от сети 127/220 В, или от батарей напряжением 9 В (6 элементов 343). Потребляемая мощность от батарей - 3 Вт. Параметры приёмника сохраняются при снижении напряжения до 6 Вольт.

В первой модификации изделия немало интересных схемных решений, отличающих ее от всех других аппаратов этого класса. Так, в тракте AM применены апериодический каскодный усилитель по ВЧ и регулируемый смеситель, в тракте ЧМ - двойное преобразование частоты и бесшумная настройка.
Оригинален детекторный каскад, работающий по принципу счетчика импульсов. Такая модификация отвечает требованиям ГОСТ на переносные приёмники и кассетные магнитофоны 3 класса, а по ряду параметров, таких, как реальная чувствительность, селективность по зеркальному каналу и номинальный диапазон воспроизводимых частот звука по звуковому давлению при работе в диапазоне ЧМ их превосходит.

К сожалению данный вариант изделия в производстве просуществовал недолго из-за низкой квалификации регулировщиков, затем изделие было значительно упрощено.

Цвет корпуса в производстве был черный и мокрый асфальт.

Технические характеристики:

Чувствительность: ДВ - 2,2 мВ/м

                                СВ - 1,2 мВ/м

                                УКВ - 0,05 мВ/м

Избирательность ДВ, CВ - 26 дБ

Максимальная выходная мощность - 1 Вт

Диапазон частот:

                            приемника - 200-7100 Гц

                            магнитофона - 63-10000 Гц

Уровень шумов - не хуже  44 дБ

Коэффициент детонации - не хуже 0,3%

Размеры - 330х240х115 мм

Масса - 3,4 кг

Цена - 220 руб.

Конструктивные особенности:

1. Цвет передней панели - мокрый асфальт

2. Головка, пассик, муфты - новые

3. На стекле нового кассетоприемника находится защитная пленка, которую надо удалить перед началом эксплуатации

4. Внешнее отличие аппаратов первого года выпуска - рядом с кнопкой включения приемника находится кнопка ДВ(НН).
