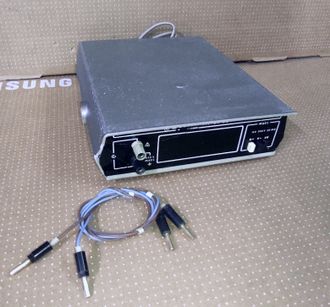

Вольтметр В7-38
Вольтметр В7-38
Вольтметр В7-38
Вольтметр В7-38
Вольтметр В7-38

Вольтметр В7-38

3000 руб.

Вольтметр В7-38 предназначен для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току.

В7-38 применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.


Автоматический выбор поддиапазонов измерения.

Технические характеристики:
Диапазон измерения:
напряжения постоянного тока: 10 мкВ — 1000 В;
напряжения переменного тока: 10 мкВ — 300 В (30 Гц —100 кГц);
постоянного и переменного тока: 10-5 — 2*103 мА (30 Гц-20 кГц);
сопротивления постоянному току: 10-5 — 2*104 кОм.
Входное сопротивление (при измерении напряжения постоянного тока): 10 М0м ±5 %.
Активная составляющая входного сопротивления (при измерении напряжения переменного тока): 1 М0м ±5 %.
Входная емкость не более 100 пФ.
Питание: 22О±22 В, 50±0,5 Гц или 60±0,6 Гц.
Потребляемая мощность: 10 В*А.

Масса: 2 кг.
Габариты: 245х86х268 мм.

Цена нового 10000-14000 руб.


Принцип работы вольтметра В7-38:
Принцип действия прибора основан на преобразовании измеряемой величины в пропорциональный ей интервал времени о последупднм преобразованием этого интервала в дискретную форму и в цифровой ход.
Измеряемые величины посредством делителя напряжения и соответствующих преобразователей трансформируются в нормированное постоянное аналоговое напряжение.
АЦП осуществляет основную функцию преобразования нормированного аналогового напряжения в цифровой код.
Преобразование напряжения во временной интервал осуществляет-ол методом двухтактного интегрирования.
Принцип действия преобразователя основан на пропускании известного стабильного тока через измеряемое сопротивление.
Преобразование I/U осуществляется путем выделения падения напряжения, созданного измеряемым током, на калиброванном сопротивлении шунта.


Конструктивные особенности:

1. Рабочий

2. Пломбы на месте


АК

В Апатиты уехал
